无负压变频供水机组

设备概述

      传统的供水方式离不开蓄水池，蓄水池中的水一般由自来水供给，这样，有压力的水进入水池后压力变为零，造成大量的能源浪费。

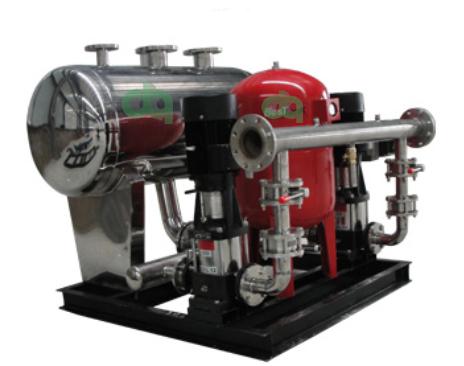

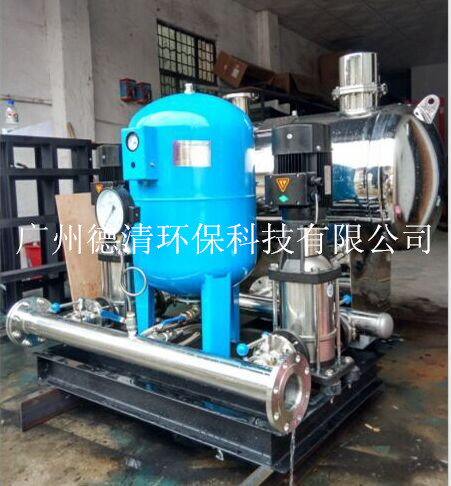

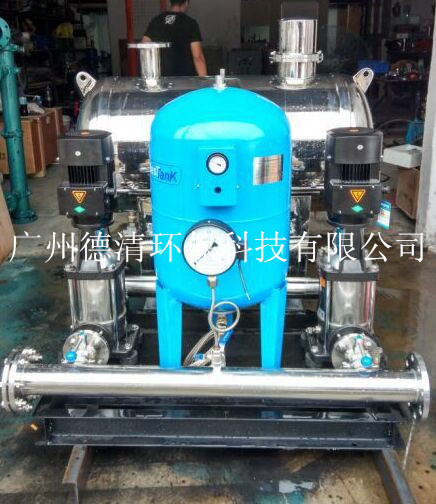

       无负压增压给水设备，是我公司专业技术人员在气压给水设备的基础上开发的一种能直接与自来水管网连接，且对自来水管网不生产任何副作用的成套给水设备，它可以取代蓄水池，能充分利用自来水管网的压力直接供水或间接供水。避免了能源二次浪费和二次污染，大幅度节省了基建投资并缩短了施工工期。智慧型无负压稳流给水设备由智慧型变频控制柜、稳流罐、水泵机组、仪表、阀门及管路，基座等组成，适用于一切需要增高水压、恒定流量的给水系统。

应用范围

◆适用于任何自来水压力不足地区的加压技术

◆新建的住宅小区或办公楼生活用水

◆底层自来水压力不能满足要求的消防用水

◆改造建好水池的，可以采用无负压设备与水池公用的供水方式，进一步节能。

◆自来水厂的供水中间加压泵站

◆工况企业的生产、生活用水等。

◆各种循环系统

工作原理

      设备投入使用，自来水管网的水进入稳流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。水泵供水时，若自来水管网水量大于水泵流量，系统保持正常供水；用水高峰时，若自来水管网水量小于水泵流量时，稳流罐内的水作为补充水源仍能正常供水，此时，空气真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不生产任何负压，用水高峰过后，系统又恢复到正常供水状态。当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。

产品特点

1、无需建水池－－节能、节资

无负压增压稳流供水设备经济卫生、节能效果显著，实践证明：使用智慧型无负压稳流给水设备可节省50%以上的兴建水池费用，与其他供水设备相比，可节电20%~40%。

2、安装简单、节省占地面积

无负压增压稳流供水设备既可撇脂卧式稳流罐，亦可配置立式稳流罐。两种稳流罐具有不同特点：卧式稳流罐占据空间小，立式稳流罐占在面积小。稳流罐的制造符合GB150《钢制压力容器》的规定，但因为罐内不储存气体，所以不须列入压力容器的管理范畴。罐的内壁采用了先进的“841环氧聚酰胺食品容器内壁涂料防腐”，产品符合中华人民共和国食品卫生标准。

3、用途广泛、适用性强

无负压增压稳流供水设备可作生活供水用，也可作消防供水用，可配置任意型号的水泵，当设备用于消防时，宜配备消防专用水泵。

4、功能全、智能化程度高

无负压增压稳流供水设备采用了先进的变频控制技术，具有软启动，有过载、短路、过压、欠压、缺相、过热和失速保护等功能。在异常情况下能进行信号报警、自检、故障判断等，还可以根据水量的高低自动调节供水流量。

5、产品先进、质量可靠

无负压增压稳流供水设备使用的配件，经过了诸多厂家的筛选，具有可靠的质量保证，产品中的关键零部件，如：电机、水泵轴承、变频器、断路器、接触器、继电器等均采用国际、国内产品。

6、个性化的设计

无负压增压稳流供水设备根据自来水管网压力稳定情况，配置小型气压罐，避免水泵频繁启动，以延长寿命，其蓄能。稳压性能更加显著。

环境条件

1、环境温度：0－40℃

2、空气相对湿度：≤85%（20±5℃时）

3、介质温度：4－70℃

4、供电电压：380V（+5%、－10%）
